La fresación es uno de los procesos de mecanizado más comunes en la fabricación moderna. Implica el uso de una herramienta de corte giratoria para eliminar el material de una pieza de trabajo, dando forma a la forma deseada con alta precisión y eficiencia. La calidad del corte, la velocidad de la operación e incluso el tipo de material que se puede mecanizar depende en gran medida del cortador que se utiliza. Los cortadores de fresadoras son el corazón de este proceso, y vienen en muchas formas y diseños diferentes, cada uno creado para un propósito específico.
Para los principiantes en el mecanizado, la variedad de cortadores de fresado puede sentirse abrumador, pero comprenderlos es esencial para elegir la herramienta adecuada. En este artículo, exploraremos los diferentes tipos de cortadores de fresado, cómo funcionan y para qué aplicaciones son más adecuadas. Al final, tendrá una imagen clara de las herramientas que hacen posible la fresación de precisión.
Un cortador de fresado es una herramienta giratoria con bordes de corte que eliminan el material de una pieza de trabajo. A diferencia del giro, donde la pieza de trabajo en sí misma gira, al fresar el cortador gira mientras que la pieza de trabajo generalmente se fija en posición o se mueve a lo largo de las rutas controladas. La forma del cortador, el número de bordes de corte y el material del cortador afectan el resultado final del mecanizado.
Los cortadores generalmente están hechos de acero de alta velocidad (HSS), carburo u otras aleaciones avanzadas que pueden soportar el calor y el estrés del corte. Están montados en fresadoras y vienen en tamaños que van desde herramientas de precisión muy pequeñas hasta grandes cortadores industriales. Las principales categorías de los cortadores de fresado se definen por su geometría y su función prevista.

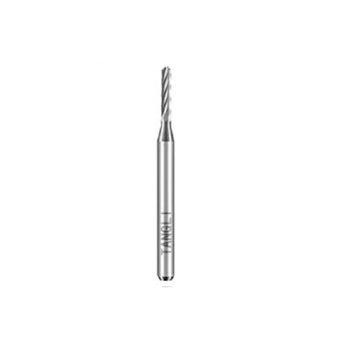

Las fábricas finales son quizás el tipo de cortador de fresado más ampliamente reconocido. Parecen ejercicios pero difieren en un aspecto importante: mientras que un taladro se corta solo en la dirección axial, una fábrica final puede cortar tanto axial como radialmente. Esto significa que las fábricas finales son herramientas versátiles utilizadas para ranura, perfiles, contornos e incluso sumergiéndose en el material.
Las fábricas finales vienen en diferentes formas. Las fábricas de extremo plano crean bordes afilados y fondos planos, lo que los hace ideales para mecanizar ranuras y pasos precisos. Las fábricas de extremo de la nariz de la bola tienen una punta redondeada, lo que les permite producir curvas lisas y superficies 3D, a menudo utilizadas en la producción de moldes y la producción compleja de piezas. También hay fábricas de extremo de radios de esquina, que combinan la fuerza de un borde redondeado con la acción de corte de un extremo plano, reduciendo el desgaste de la herramienta y la vida extendida.
Otra distinción importante es entre las fábricas de un solo extremo y doble gama. Las fábricas de un solo extremo tienen un extremo de corte y un vástago, mientras que las fábricas de doble gama cuentan con bordes de corte en ambos extremos, lo que permite que el operador voltee la herramienta una vez que se desgaste un lado, ahorrando costos.
Las fábricas faciales son cortadores más grandes diseñados principalmente para mecanizar superficies planas grandes. Por lo general, consisten en un cuerpo central que contiene múltiples inserciones de corte reemplazables, que hacen el corte real. Este diseño hace que las fábricas faciales sean eficientes y económicas, ya que los insertos desgastados se pueden reemplazar sin descartar todo el cortador.
Debido a que cubren una amplia área de superficie con cada pase, las fábricas faciales son ideales para operaciones de desgaste, niveles de trabajo nivelado o preparar una superficie para terminar. Se usan ampliamente en industrias como la fabricación automotriz y aeroespacial, donde las superficies planas grandes deben mecanizarse de manera rápida y precisa.
Las fábricas de losas son cortadores largos y cilíndricos utilizados para el mecanizado pesado de superficies anchas. A diferencia de las fábricas de caras, que usan múltiples inserciones, las fábricas de losas tienen bordes de corte alrededor de su circunferencia. A menudo se aplican en el mecanizado de bloques de metal grandes o en operaciones que requieren eliminar una cantidad significativa de material en una sola pasada.
Aunque menos comunes en talleres más pequeños debido a su tamaño, las fábricas de losas siguen siendo esenciales en el mecanizado industrial pesado. Su capacidad para manejar operaciones exigentes los hace adecuados para molinos de acero y entornos de producción donde la eficiencia es clave.
Los cortadores laterales y faciales son herramientas especializadas diseñadas para cortar ranuras y ritmos. Se parecen a las palas de sierra circulares, pero son más gruesas y fuertes, con los dientes cortantes no solo en la periferia sino también en los lados. Esta característica les permite cortar el ancho y la profundidad de una ranura en una pasada.
Estos cortadores a menudo se usan en el corte de keyway, el mecanizado de ranura T y las aplicaciones donde se requieren ranuras de precisión. Están disponibles en configuraciones de dientes rectas y escalonadas, con dientes escalonados que ofrecen un corte más suave y una vibración reducida durante el mecanizado.
Los cortadores de moscas son herramientas simples pero efectivas que a menudo se usan para mecanizar superficies planas con alta precisión. Consisten en una herramienta de corte de un solo punto montada en un soporte giratorio. A diferencia de los cortadores múltiples, los cortadores de mosca cortados con un borde a la vez, lo que puede producir excelentes acabados superficiales si se usa correctamente.
Aunque más lento en comparación con las fábricas, los cortadores de moscas son populares en pequeños talleres y salas de herramientas debido a su versatilidad y rentabilidad. Se pueden personalizar fácilmente con diferentes bits de herramientas, haciéndolos adaptables para diferentes materiales y requisitos de superficie.
Las fábricas huecas son menos comunes pero muy útiles en operaciones específicas. Son cortadores tubulares con bordes de corte en la superficie interior, diseñados para mecanizar el diámetro exterior de las piezas de trabajo cilíndricas. Esencialmente, funcionan como un taladro de adentro hacia afuera, que dan forma a los ejes y los componentes redondos.
Las fábricas huecas a menudo se usan para producir diámetros consistentes en el mecanizado de tornillos, la fabricación de pernos u operaciones donde la precisión en las dimensiones externas es crítica.
Los molinos de subprocesos son cortadores especializados utilizados para mecanizar hilos en agujeros. A diferencia de los TAPS, que cortan los hilos formándolos en un solo pase, los molinos de subprocesos dividen gradualmente el perfil de hilo con múltiples pases, ofreciendo más control y precisión.
Una de las principales ventajas del fresado de los hilos es la versatilidad. Una sola herramienta puede crear hilos de diferentes diámetros, siempre que el tono sea el mismo. Esto los hace especialmente valiosos en el mecanizado CNC, donde la precisión y la flexibilidad son importantes.
Los cortadores de engranajes están diseñados específicamente para la fabricación de engranajes. Vienen en diferentes perfiles para cortar los dientes de engranajes de varias formas, como engranajes espolones, engranajes biselos o engranajes helicoidales. Estos cortadores están cuidadosamente diseñados para que coincidan con la geometría requerida para la malla y el rendimiento adecuadas.
El corte de engranajes es un campo altamente especializado, y los cortadores utilizados deben ofrecer una precisión extrema. Incluso los pequeños errores en forma de diente pueden hacer que los engranajes se desgasten rápidamente o falle bajo carga, por lo que los cortadores de engranajes están hechos a tolerancias muy ajustadas.
Se utilizan cortadores de cola de milano para crear ranuras de cola de milano, que se usan comúnmente en el diseño de la máquina herramienta y las juntas de carpintería. Estos cortadores tienen lados en ángulo que producen el perfil trapezoidal distintivo de una articulación de cola de milano. En el trabajo de metal, los cortadores de cola de doblete a menudo se usan para componentes deslizantes de máquina como portavasos y guías.
Debido a que la forma de cola de doblete proporciona un fuerte enclavamiento mecánico, estos cortadores juegan un papel importante en las aplicaciones que requieren articulaciones duraderas y precisas.
Aunque se mencionó anteriormente como un tipo de fábrica final, los cortadores de la nariz de la pelota merecen una atención especial debido a su importancia en la fabricación moderna. Sus puntas redondeadas las hacen indispensables para el contorno 3D, el mecanizado de moho complejo y las superficies esculpidas. Las industrias como la aeroespacial, la automoción y la matriz dependen en gran medida de los cortadores de la nariz de la pelota para producir superficies aerodinámicas e intrincadas cavidades.
Los cortadores de la nariz de la bola también se valoran para reducir las concentraciones de estrés en esquinas afiladas, lo que ayuda a mejorar tanto la apariencia como la resistencia de las partes mecanizadas.
Los cortadores de lotes T están diseñados para crear las ranuras en forma de T a menudo que se encuentran en las tablas de la máquina herramienta y los accesorios de trabajo. Estas ranuras permiten que las abrazaderas y los pernos aseguren las piezas de trabajo firmemente durante el mecanizado. Los cortadores de lotes T tienen un cuello estrecho y una cabeza de corte más ancha, lo que les permite cortar la parte subterránea de la ranura de manera efectiva.
Su diseño los hace indispensables en las configuraciones de taller, asegurando que las máquinas y las herramientas se puedan usar de manera segura y eficiente.
Seleccionar el cortador correcto es tan importante como operar la máquina misma. Factores como el tipo de material, el acabado superficial requerido, la profundidad de corte y la potencia de la máquina influyen en la elección. Para desbastar grandes superficies, las fábricas de la cara o las fábricas de losas pueden ser mejores, mientras que los perfiles intrincados requieren fábricas finales o cortadores de nariz de bola. Para ranuras y ranuras, los cortadores laterales y faciales o los cortadores T-lotas son esenciales, mientras que los molinos de rosca y los cortadores de engranajes están reservados para aplicaciones especializadas.
El material cortador también importa. Las herramientas de carburo duran más y se cortan más rápido, pero son más caros, mientras que el acero de alta velocidad es más asequible y adecuado para operaciones menos exigentes. En el mecanizado moderno de CNC, los cortadores recubiertos con nitruro de titanio u otras capas protectoras se utilizan ampliamente para extender la vida útil de la herramienta y mejorar el rendimiento.
Los cortadores de fresadoras son los héroes no reconocidos del mecanizado. Desde fábricas finales simples hasta cortadores de engranajes especializados, cada tipo tiene un papel único que hace posible la fabricación moderna. Comprender estas herramientas ayuda a los maquinistas a seleccionar el cortador adecuado para el trabajo, mejorando la eficiencia, la precisión y la calidad de la superficie. Si bien la variedad puede parecer abrumadora al principio, refleja la complejidad de las tareas de mecanizado modernas, donde ningún cortador solo puede satisfacer todas las necesidades.
En resumen, los tipos de molinetes incluyen fábricas finales, fábricas faciales, molinos de losas, cortadores laterales y faciales, cortadores de moscas, molinos huecos, molinos de roscas, cortadores de engranajes, cortadores de colas, cortadores de nariz de bola y cortadores T, entre otros. Cada uno aporta sus propias fortalezas, y cuando se elige sabiamente, permiten a los fabricantes crear todo, desde ranuras simples hasta componentes aeroespaciales intrincados. El dominio de estas herramientas es una piedra angular de la ingeniería de precisión, y su importancia no puede ser exagerada en el mundo del corte de metales y más allá.
